高速公路沿线监控设备的太阳能供电系统是一个非常实用且日益普及的解决方案，尤其适用于远离电网或电网接入成本高昂的监控点位。下面我将从系统构成、关键考虑因素、优势以及设计要点等方面进行详细说明：
为高速公路沿线的监控摄像头（枪机、球机）、可变信息板、气象站、紧急电话等设备提供稳定、可靠、免维护（或低维护）的直流电源（通常为12V或24V DC）。
1. 太阳能电池板：
作用： 将太阳能转化为电能，是整个系统的能量来源。
选型： 单晶硅（效率高、寿命长、弱光性好，常用）、多晶硅（成本略低）。功率选择需根据负载功耗、当地日照条件和系统冗余要求计算。

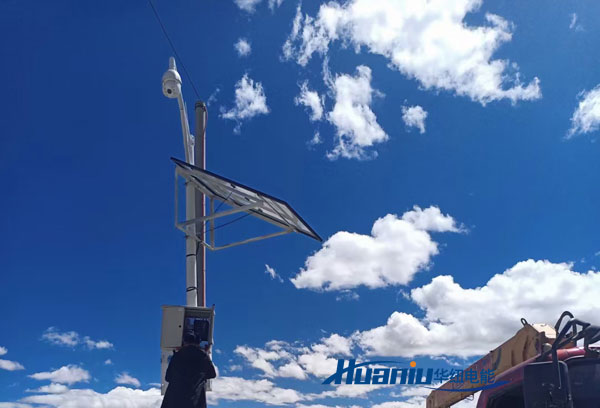

安装： 通常安装在监控杆顶部或侧面的支架上，需要优化倾角（根据纬度计算）以最大化全年发电量，并考虑防风、防积雪设计。朝向一般为正南（北半球）。
2. 太阳能控制器：
作用： 系统的大脑。核心功能包括：
充电管理： 对蓄电池进行智能充电（PWM或更高效的MPPT技术），防止过充或过放，最大限度�；さ绯夭⑻岣叱涞缧剩∕PPT控制器效率显著高于PWM）。
放电管理： 控制蓄电池向负载放电，防止蓄电池过度放电（过放会严重损害电池寿命）。
状态监控与�；ぃ� 提供系统电压、电流、充放电状态显示，具备过充、过放、过载、短路、反接等�；すδ�。
负载控制： 有些控制器可编程，实现定时开关负载（如夜间降低摄像机帧率或关闭辅助照明）或根据电池电压自动切断负载（深度�；ぃ�。
选型： 强烈推荐使用MPPT控制器，虽然成本高于PWM，但其在非理想光照条件下（如阴天、早晚、高温）的发电效率提升显著，能更充分地利用太阳能板功率，通常能更快收回成本。功率等级需匹配太阳能板和负载功率。
3. 蓄电池组：
作用： 储存太阳能板产生的电能，在无日照（夜间、阴雨天）时为负载供电，确保系统持续运行。是保证系统可靠性的关键。
选型：
铅酸蓄电池： 传统胶体电池是常用选择，免维护、防漏液、耐高低温性能较好、成本适中、技术成熟。普通铅酸电池（需维护）不推荐。
锂电池： 磷酸铁锂电池正成为更优选择，尤其在高要求场景。优势包括：能量密度高（体积小重量轻）、循环寿命长（通常是铅酸的3-5倍甚至更长）、充放电效率高、工作温度范围宽（低温性能优于铅酸）、无记忆效应、维护要求极低。虽然初始成本较高，但全生命周期成本可能更低。对于高速公路监控这种要求高可靠性和长寿命的场景，磷酸铁锂电池越来越成为主流推荐。
容量计算： 这是设计的核心。容量必须满足“最长连续无日照天数”（即当地历史记录的连续阴雨天数，加上安全冗余，如3-7天）内负载正常运行的需求。计算公式：`蓄电池容量 (Ah) = (负载日耗电量 (Wh) 连续无日照天数) / (系统电压 (V) 蓄电池放电深度 (DOD))`。DOD是关键参数（铅酸一般取50%，优质磷酸铁锂可取80%甚至更高），必须留足余量！
4. 直流负载：
监控摄像机（枪机、球机）：主要耗电设备，功耗因型号、功能（红外、加热、风扇）差异很大。
网络交换机/光纤收发器：为摄像机提供网络连接。
补光灯/辅助照明：夜间可能需要。
其他：如小型气象传感器、紧急电话备用电源等。
关键： 必须准确统计所有负载的工作电压和功耗（区分待机功耗和峰值功耗），计算日均耗电量 (Wh)。
5. 配电箱/机柜：
作用： 集成安装控制器、断路器/保险丝、接线端子等电气部件，提供物理防护（防水、防尘、防盗、防雷）。
要求： 通常要求IP65或更高防护等级，材质坚固（如不锈钢），具备散热设计（尤其锂电池系统），并考虑防盗锁具。安装在监控杆上或附近基座上。
6. 线缆与连接器：
要求： 户外专用，耐高低温、耐紫外线、阻燃。线径需根据电流大小和传输距离计算，避免过大压降。
连接器： 使用防水等级高的专用连接器（如MC4用于光伏板），确保连接可靠。
7. 防雷与接地系统：
至关重要！ 高速公路沿线空旷，设备易遭雷击。
措施： 在太阳能板输入、控制器输入输出端安装合适的浪涌�；て�。整个系统（支架、机柜、杆体）必须有良好、低阻抗的接地网。
1. 地理位置与气象数据：
峰值日照时数： 当地年平均每日等效标准日照小时数（如 4.0 kWh/m²/day），是计算太阳能板功率的基础。
最长连续阴雨天： 决定蓄电池容量的最关键参数。
温度范围： 影响电池性能和寿命（高温加速老化，低温降低容量和充电效率）、光伏板效率（高温降低输出）。
风速/雪载： 影响支架和安装结构设计。
2. 负载功耗分析：
详细清单： 列出所有设备及其电压、电流要求。
工作模式： 24小时工作？不同时段功耗是否不同（如摄像机夜间红外开启）？
准确测量或查询规格书： 获取实际或标称功耗数据。计算日均总耗电量 (Wh)。
3. 系统冗余与可靠性：
太阳能板功率冗余： 通常按满足冬季或较差光照月份的需求设计，并增加10-25%余量。
蓄电池容量冗余： 除满足最长无日照天数外，增加安全余量（如20%），并严格控制放电深度。
组件质量： 选用工业级或户外专用、质量可靠、寿命长的部件。
4. 安装与维护：
选址： 确保太阳能板无遮挡（树木、广告牌、山体）。
结构： 监控杆及支架需能承受风载、雪载及光伏板重量。
防盗： 蓄电池、太阳能板是易盗目标，需考虑防盗设计（特殊螺栓、机柜锁具、安装高度、甚至监控防盗装置）。
可维护性： 设计时考虑后期检查、清洁（太阳能板积灰影响发电）、更换部件的便利性。
远程监控： 高级系统可集成GPRS/4G/NB-IoT�？�，远程监测系统电压、电流、电池状态、发电量、负载状态等，及时发现故障，减少人工巡检成本。对于长距离、点多的高速公路应用，强烈推荐。
独立供电： 摆脱电网限制，可在偏远、无电区域部署监控。
降低初始成本： 避免昂贵的电网接入费用（开沟、布线、变压器、增容费等）。
零电费： 运行期间主要能源免费。
绿色环保： 使用清洁可再生能源，减少碳排放。
安装灵活快速： 施工相对简单，工期短。
维护成本较低： 系统设计良好且采用可靠部件（如锂电）后，维护需求少。
可靠性高： 设计得当的系统可提供7x24小时稳定供电，不受电网停电影响。
1. 确定负载需求： 详细列出所有负载的电压、功耗、工作时间，计算日均总耗电量（Wh）和最大工作电流。
2. 收集当地气象数据： 获取峰值日照时数、最长连续阴雨天数、极端温度等。
3. 计算蓄电池容量： 基于日均耗电量、最长无日照天数、系统电压、放电深度（DOD）、温度修正系数计算所需总容量（Ah），并选择合适类型（铅酸/锂电）和规格的电池。
4. 计算太阳能板功率： 基于日均耗电量、峰值日照时数、系统效率（一般取0.7-0.8）、充电效率、以及满足冬季或蓄电池补电需求等因素计算所需总峰值功率（Wp），并确定板型和数量。
5. 选择太阳能控制器： 根据太阳能板总功率和系统电压选择合适类型（MPPT优先）和电流规格的控制器。
6. 系统集成与选型： 设计机柜、选择线缆（考虑压降）、断路器/保险丝、防雷器、支架等。
7. 结构设计： 设计或校核监控杆及支架的强度，满足载荷和防风要求。
8. 考虑智能监控： 评估是否集成远程监控�？�。
高速公路沿线监控太阳能供电系统是一个技术成熟、经济环保的解决方案。其成功的关键在于精确的负载分析、详实的气象数据、合理的系统设计（尤其是蓄电池容量和太阳能板功率的计算）、高质量可靠组件的选用、完善的防雷接地以及良好的安装工艺。随着锂电池成本的持续下降和性能优势的凸显，以及远程监控技术的普及，太阳能供电系统在高速公路监控领域的应用将更加广泛和可靠。在设计时，务必遵循相关国家和行业标准规范。
