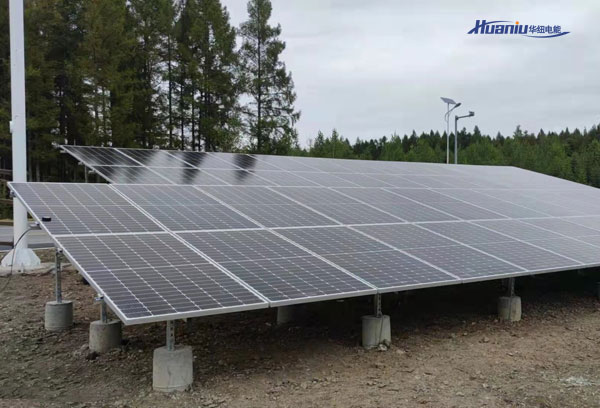

林区无电太阳能供电系统是针对森林、自然�；で�、偏远林场等缺乏电网覆盖区域的理想能源解决方案。这类系统需要独立运行，可靠耐用，并适应林区的特殊环境（如光照条件、温湿度、野生动物等）。
以下是一个林区无电太阳能供电系统的核心构成和设计要点：
1. 太阳能电池板：
类型： 单晶硅（效率高、寿命长，更适合林区可能存在的部分遮阴和弱光条件）或多晶硅（性价比高）。薄膜组件（如CIGS）在弱光和高温下性能较好，但效率通常较低，需要更大面积。
功率： 根据负载需求和当地日照条件（峰值日照时数）计算确定。林区可能因树冠遮挡导致日照时数低于开阔地，设计时需留有余量（通常增加20%-50%）。例如：200W, 300W, 450W等规格。
安装：
位置： 选择光照最充足、遮挡最少的位置（如林间空地、山顶、瞭望塔顶、屋顶）�？赡苄枰ㄆ谇謇戆迕婊�、落叶、鸟粪。
倾角： 根据当地纬度调整，以最大化冬季（通常光照较弱）的发电量�？缮杓瞥晒潭ㄇ憬腔蚣蛞卓傻髑憬�。
支架： 牢固耐用，抗风、防腐蚀（热镀锌钢或铝合金）。注意避免树木生长造成未来遮挡。
2. 太阳能充放电控制器：
作用： 管理光伏板对蓄电池的充电过程（防止过充），以及蓄电池对负载的放电过程（防止过放），�；ば畹绯�，延长寿命。
类型：
PWM： 价格较低，适用于小型系统（如几百瓦以下）。效率相对较低。
MPPT： 强烈推荐用于林区系统。 效率高（比PWM高15%-30%），能最大化利用光伏板功率，尤其在弱光、低温或电池电压与光伏板电压不匹配时优势明显。对于林区可能存在的光照不稳定情况尤为重要。
关键参数： 输入电压（需匹配光伏板开路电压）、输入电流、系统电压（12V/24V/48V）、输出电流（需满足负载最大电流）。
3. 蓄电池组：
作用： 储存光伏板产生的电能，在夜间、阴雨天或无光照时向负载供电。是系统稳定运行的关键。
类型： 深循环蓄电池 是必须的。
铅酸电池：
富液式（开口式）： 价格最低，但需要定期维护（加水），酸雾可能腐蚀设备，不适合密闭空间，寿命相对较短。
阀控式铅酸： 免维护（AGM， 胶体）。AGM应用广泛，性价比高，抗震动较好，维护简单。胶体电池深度放电性能、耐高温和循环寿命通常优于AGM，更适合条件恶劣的林区，但价格更高。
锂电池（磷酸铁锂 - LiFePO4）： 强烈推荐，尤其对可靠性要求高或需要深度放电的系统。
优点： 寿命长（循环次数远超铅酸）、重量轻、体积小、能量密度高、允许深度放电（80%-90% DOD）、充电快、效率高、几乎免维护、工作温度范围宽（尤其低温性能优于铅酸）。
缺点： 初始成本高，需要配套的电池管理系统。
容量： 根据负载耗电量（Wh/天）和需要维持供电的阴雨天数（自给天数）计算。林区可能连续阴雨天多，自给天数建议至少3-5天甚至更长。容量 = (日耗电量 自给天数) / (电池放电深度 系统电压)。 放电深度是设计关键：
铅酸电池：通常限制在50% DOD（胶体可到60-70%）以延长寿命。
锂电池：通常允许80%-90% DOD。
系统电压： 小型系统（<1kWh）常用12V/24V；中型系统（1-5kWh）常用24V/48V；大型系统用48V或更高。提高电压可减少线路损耗和线缆成本。
4. 逆变器：
作用： 将蓄电池的直流电转换成交流电，供需要交流电的负载使用。
类型：
纯正弦波逆变器： 推荐。 输出波形与市电相同，兼容所有电器（特别是电机类、精密仪器、开关电源等），无干扰。
修正弦波逆变器： 价格较低，但可能损坏敏感电器或产生噪音干扰（如收音机杂音）。
功率： 必须大于所有同时使用的交流负载峰值功率之和，并留有一定余量（20%-30%）。注意电动机类负载的启动功率可能是额定功率的3-7倍。
5. 直流负载：
很多设备可以直接使用直流电（如LED照明、USB充电口、部分监控摄像头、直流水泵、部分路由器等），无需经过逆变器转换，效率更高（省去逆变损耗）。设计时应优先考虑使用直流负载。
6. 配电箱/接线盒：
包含必要的断路器、保险丝、浪涌�；て鳎⊿PD）、直流隔离开关等，用于系统�；�、安全操作和线路分配。防雷击�；ぴ诹智绕渲匾�！
7. 线缆与连接器：
规格： 根据电流大小和线路长度选择合适的线径（平方毫米），以减少线路压降损耗（建议压降<3%）。
类型： 使用光伏专用直流线缆（耐紫外线、耐高低温、阻燃），接头使用防水耐候的MC4连接器（光伏板之间及到控制器）。蓄电池连接线要足够粗且耐腐蚀。
敷设： 穿管�；ぃǚ朗笠�、防机械损伤），固定牢靠。
1. 光照评估：
遮阴： 树冠、地形造成的遮阴是最大挑战。务必实地勘测，精确评估安装点的全年光照情况（特别是冬季），尽量避开阴影区域。使用MPPT控制器能部分缓解遮阴影响。
日照时数： 获取当地准确的峰值日照时数数据，作为系统设计的基础。林区实际值可能低于气象站数据。
清洁维护： 规划定期清洁光伏板的方案（频率视落叶、灰尘、积雪情况而定）。位置偏远可能需要自清洁涂层或更耐脏的板型。
2. 环境适应性：
温度： 选择宽温范围工作的组件（特别是蓄电池和控制器）。低温会显著降低铅酸电池容量和充放电效率，锂电池（尤其LiFePO4）低温性能更好。高温会加速铅酸电池失水和老化�？悸嵌孕畹绯亟斜Ｎ�/通风措施（蓄电池箱）。
湿度与腐蚀： 所有设备、线缆、连接器、支架必须具有良好的防潮、防腐蚀性能（IP65或更高防护等级）。
野生动物： 防止鼠类、鸟类等咬坏线缆或在设备上筑巢。线缆穿管，设备外壳密封，必要时加防护网罩。
防火： 所有电气设备安装规范，避免短路火花。蓄电池箱（特别是铅酸）应通风良好，远离易燃物。锂电池需有合格的BMS�；�。系统配备合适的熔断器/断路器。
3. 可靠性要求高：
冗余设计： 关键系统（如防火监控站、通信中继站）可能需要增加光伏板或蓄电池容量作为冗余。
高质量设备： 选择知名品牌、质量可靠、适合恶劣环境的产品，虽然初期投入高，但长期运行稳定性和维护成本更低。
远程监控（可选但推荐）： 集成带有GPRS/4G/NB-IoT等通信功能的监控�？�，可远程查看系统发电量、蓄电池电压、负载状态、故障报警等，便于及时维护。这在人迹罕至的林区非常有用。
4. 负载管理：
精确核算： 详细列出所有负载的功率、电压、每日使用时长，计算总日耗电量（Wh/天）。
节能优先： 强制使用高效率设备（如LED灯、低功耗传感器、节能型冰箱等）。
分时供电/优先级： 对于非必要负载，可设计在白天光伏发电充足时使用。对关键负载（如通信设备）设置供电优先级。
5. 维护便利性：
�？榛杓疲� 方便故障排查和部件更换。
防呆设计： 清晰的标识、接线图。
预留备件： 在偏远站点储备关键易损件（如保险丝、备用控制器�？椋�。
维护计划： 制定定期巡检和维护计划（检查连接、清洁板子、测量电压、记录数据）。
护林站/检查站： 照明、手机/对讲机充电、小型冰箱、风扇/电暖气（需谨慎计算功率）、电视/收音机、监控设备。
森林防火监控点： 高清摄像头（红外夜视）、云台、无线通信设备（4G/微波）、传感器网络供电�？煽啃砸笞罡�！
野外科研监测站： 气象站、土壤/水质传感器、数据采集器、通信设备、小型实验仪器。
生态旅游设施： 露营地的公共照明、卫生间照明/通风、手机充电站、小型水泵。
通信中继站： 为偏远的无线通信基站、微波中继站供电。
林区道路监控/照明： 太阳能路灯、交通指示牌、监控摄像头。
1. 确定负载： 详细列出所有用电设备的功率（W）、工作电压（V）、每日平均使用小时数（h），计算总日耗电量（Wh/天）。
2. 确定自给天数： 根据当地气候（连续阴雨天数）和系统重要性，确定蓄电池需要支撑的天数（3-7天）。
3. 确定系统电压： 根据负载总功率和传输距离选择合适的直流系统电压（12V/24V/48V）。
4. 计算蓄电池容量：
总日耗电量（Wh） = 所有负载日耗电量之和。
所需总能量（Wh） = 总日耗电量 自给天数。
蓄电池总容量（Ah） = [所需总能量（Wh）] / [系统电压（V） 最大允许放电深度（DOD）]
5. 计算光伏板功率：
考虑系统效率损失（通常按70%-80%计算）。
所需日均发电量（Wh） ≈ 总日耗电量 / 系统效率。
当地平均峰值日照时数（h）。
光伏板标称功率（Wp） ≈ [所需日均发电量（Wh）] / [峰值日照时数（h） 综合效率系数（包括老化、灰尘、温度、线路损耗等，通常取0.7-0.85）]
为应对林区遮阴和不确定性，最终功率通常在此计算结果基础上增加20%-50%。
6. 选择控制器：
输入电流 > 光伏阵列短路电流 1.25。
输入电压 > 光伏阵列在最低工作温度下的开路电压。
输出电压匹配系统电压。
输出电流 > 负载最大电流 + 充电电流需求（对于MPPT，需计算其最大输出电流能力）。
7. 选择逆变器： 额定功率 > 所有交流负载峰值功率之和 1.2 - 1.3。
8. 选择其他配件： 线缆（计算压降）、配电箱、支架、连接器等。
设计林区无电太阳能供电系统，核心在于精确的能源评估（负载+光照）、足够的冗余（应对遮阴和阴雨天）、选择环境适应性强的可靠设备（特别是MPPT控制器和深循环电池）、注重防腐蚀/防动物/防雷击等细节，以及规划可行的维护方案。
对于关键应用（如防火监控），强烈建议寻求专业太阳能系统设计安装公司的帮助，进行详细的现场勘查和方案设计。初始投入虽然较大，但一个设计良好、设备可靠的离网太阳能系统能在林区提供长期、稳定、清洁的电力保障。
