一套好的光伏离网系统方案的设计及实施能够在达到基本日常用电需求的同时，避免不必要的能源浪费。下面我们来看看3kw光伏离网系统方案怎样设计比较合理。
1项目目的
本项目是采取光伏离网系统作为别墅独立供电系统。
2项目设计概述
本项目计划建设光伏离网发电系统，输出功率为3kW，光伏组件通过串、并联方式接入离网逆变柜，实现光伏离网发电功能。
3项目工程环境分析
项目地理信息
项目工程环境以缅甸木姐市作为经纬度参考。
项目地参考地理信息为：位于东经E96.15，北纬N16.8，海拔5.5米。
项目地光照资源
由太阳能资源分布图可知，该场区太阳能资源非常丰富。同时，通过meteonorm软件中基础数据库推算，得出对应地区年均太阳辐射约为：项目的：1734.9Wh/m²-日均辐射量为4.75kwh/㎡-年辐射量为6245.6MJ/㎡
根据《太阳能资源评估方法》（QX/T 89-2008），该场区属于太阳能资源较丰富带，太阳能辐射等级为II类地区接近I类，太阳能资源很丰富。
项目设计与仿真，都会根据项目地的光照资源作为数据基础，软件数据为25年记录的平均值，精确度及可信度很高。
4组件安装标准设计及并网发电系统电气设计
参考标准
本方案设计过程中按以下标准执行：
IEC 62093-2005《光伏系统中的系统平衡部件-设计鉴定》;
DB37/T 729-2007《光伏电站技术条件》;
GB/T 20514-2006《光伏系统功率调节器效率测量程序》
5并网发电系统电气设计

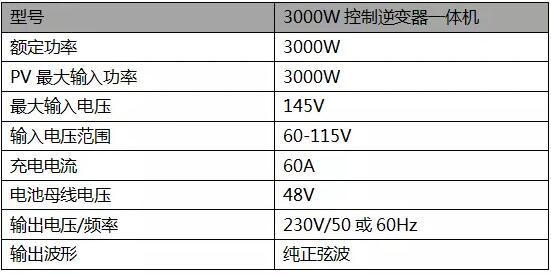

1、控制逆变一体机电气规格参数
1）蓄电池配置及电池柜
12v200ah16块
3）光伏组件配置
HJT-275W-30V 12片
4） 电气设计
光伏列阵
伏组件使用3块1串联设计，能确保-20℃~60℃的温度范围内组串的开路电压低低于145V最大工作电压，组串的工作电压在60-115V内，保证光伏系统全年运行稳定。
储能电池
配置16块，设计为4串4并的方式。蓄电池组可提供48V 800AH规格的一个储能电池堆，储能38.4度电保障居民持续用电所需。
发电效果
根据Meteonorm气象软件提供的数据，由PVSYS软件进行仿真可得3kW光伏列阵的发电效果如下图所示，可见光伏系统一年可提供4618度电，月均每天提供9.17~15.97度电。
