将光伏发电与储能系统结合，为工厂提供备用电源，不仅能提高供电可靠性，还能带来经济效益和环保价值。下面华纽电能为大家详细介绍下。

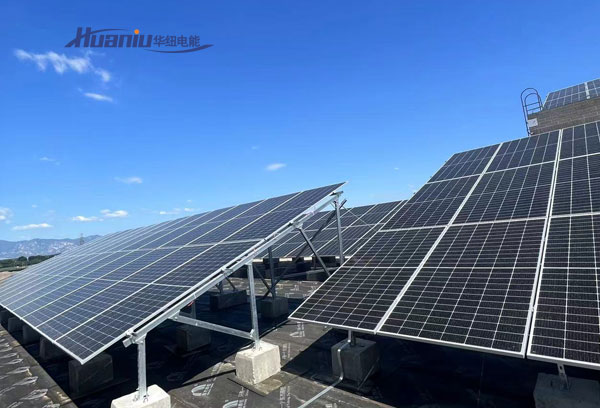

光伏发电： 利用工厂屋顶、空地等安装太阳能电池板，将太阳能转化为直流电。
储能系统： 通常指电池储能系统（如锂离子电池、铅酸电池等），用于存储光伏产生的多余电能或电网低谷时段的低价电能。
备用电源： 在市电电网故障或停电时，储能系统（或光伏+储能）自动切换，为工厂的关键负载提供持续电力供应。
1. 光伏阵列： 安装在工厂合适位置的太阳能电池板。
2. 储能电池系统：
电池组： 核心能量存储单元（主流是锂电，尤其是磷酸铁锂电池）。
电池管理系统： 监控电池状态（电压、电流、温度、SOC），确保安全高效运行。
储能变流器： 核心设备，实现：
将光伏产生的直流电或电网交流电整流为直流电给电池充电。
将电池储存的直流电逆变为交流电供负载使用。
并网/离网模式无缝切换。
功率调节（PCS）。
3. 智能控制系统/能源管理系统：
协调光伏、储能、电网、负载之间的能量流。
设定运行策略（如自发自用、削峰填谷、备用电源模式）。
监控系统状态，故障告警。
4. 自动切换开关： 在市电断电时，自动将关键负载切换到储能系统（或光伏+储能）供电；市电恢复后，自动切回。
5. 关键负载配电柜： 连接需要保障供电的关键设备（如生产线核心设备、控制室、消防系统、应急照明、服务器等）。
正常状态（市电有电）：
光伏发电优先供工厂负载使用。
多余的光伏电给电池充电。
电池也可在电网低谷时段充电（利用低价电）。
电池可在电网高峰时段放电供工厂使用，减少高价电费（削峰填谷）。
关键负载由市电或光伏/储能供电。
异常状态（市电断电）：
智能控制系统检测到市电故障。
自动切换开关在极短时间内（毫秒级）动作，断开与电网的连接。
储能变流器切换到离网模式。
BESS独立供电： 储能电池系统开始放电，通过变流器为关键负载提供交流电。
光伏+BESS联合供电（如有光照）： 光伏系统在离网模式下继续发电（需要变流器支持离网功能），与储能系统共同为关键负载供电，延长备用时间。
市电恢复：
智能控制系统检测到市电恢复正常且稳定。
自动切换开关动作，将关键负载切换回市电（或市电+光伏）供电。
储能系统停止放电，并根据策略转为充电状态（光伏充电或电网充电）。
1. 提升供电可靠性：
无缝切换： 毫秒级切换，确保关键生产流程、精密设备、数据中心等不中断，避免停线损失（可能是巨大的经济损失）。
持续供电： 根据电池容量和负载大小，提供数小时甚至更长时间的备用电力。
2. 降低能源成本：
自发自用： 优先使用光伏绿电，减少电网购电量。
削峰填谷： 在电价高峰时段用储能放电，低谷时段充电，显著降低峰值电费和需量电费。
需量管理： 利用储能平滑工厂用电负荷曲线，降低最高需量，减少基本电费。
3. 增加收入来源：
余电上网： 在允许的情况下，将多余光伏电卖给电网（需关注当地政策）。
4. 绿色环保，提升企业形象：
使用清洁能源，减少碳排放，助力实现“双碳”目标。
提升企业社会责任感形象。
5. 政策支持：
许多国家和地区对工商业光伏+储能项目有补贴、税收优惠或电价政策支持。
1. 负载分析与容量配置：
关键负载识别： 明确哪些设备/区域必须在停电时得到保障？(生产设备、控制系统、安全系统、IT服务器等)
功率需求： 关键负载的总功率是多少？峰值功率多大？
备用时长需求： 需要系统提供多长时间的备用电力？(1小时？4小时？8小时？) 这直接决定了电池容量大小。
光伏装机容量： 根据工厂可用面积、日照条件、自发自用目标确定。
2. 电池技术选择：
锂电池： (主流选择，尤其磷酸铁锂电池)
优点： 能量密度高、循环寿命长（>6000次）、充放电效率高、维护少、响应快。
缺点： 初始成本较高，需严格热管理。
铅酸电池： (传统技术)
优点： 成本低、技术成熟。
缺点： 能量密度低、体积重量大、循环寿命短（300-1500次）、充放电效率较低、维护要求高（需加水）、响应速度相对慢。
其他： 液流电池（适合超长时储能，成本高）、钠离子电池（新兴技术，成本潜力大）。
3. 系统设计与集成：
并离网切换： 必须确保ATS和PCS的切换快速、可靠、安全（防止孤岛运行）。
系统拓扑： 交流耦合？直流耦合？各有优缺点，需根据项目情况选择。
EMS策略： 优化运行策略（备用优先？经济性优先？）是发挥系统效益的核心。
安全与防护： 电气安全、电池防火（消防系统）、环境适应性（温度、湿度、粉尘）、防雷接地、网络安全。
4. 经济性分析：
初始投资： 设备成本（光伏板、支架、电池、PCS、BMS、EMS、ATS、安装）、设计、施工。
运营成本： 维护费用、系统损耗。
收益： 节省的电费、降低的需量电费、可能的售电收入、避免的停线损失（隐性但巨大）、政策补贴。
投资回收期： 核心考量指标。随着设备成本下降和电价上涨，回收期在缩短。
5. 政策与并网：
了解当地政策： 光伏备案、并网申请流程、补贴政策、电价政策（峰谷电价差）、余电上网政策。
与电网公司沟通： 确保并网方案符合要求，特别是备用电源模式下的安全隔离措施。
制造业（汽车、电子、化工、食品饮料等）—— �；ど�，避免停线损失。
数据中心/通信机房 —— 保障服务器和核心网络设备不间断运行。
冷链物流 —— 保障冷库、冷藏车充电桩不断电。
医院、实验室 —— 保障生命支持设备、精密仪器。
对供电连续性要求高的任何工厂或园区。
1. 能源审计与需求分析： 详细评估工厂用电情况、识别关键负载、确定功率和备电时长需求。
2. 初步方案设计与经济测算： 由专业集成商提供初步系统配置和投资回报分析。
3. 现场勘查与详细设计： 确认安装条件（屋顶载荷、面积、遮挡、配电室空间等），完成深化设计。
4. 政策申请与并网手续： 办理备案、并网申请等。
5. 设备采购与安装施工： 选择可靠供应商和施工队伍。
6. 系统调试与验收： 全面测试系统功能，特别是并离网切换功能。
7. 运维管理： 建立定期巡检、监控、维护制度。
八、 总结
工厂备用电源光伏储能系统是一个集可靠性保障、经济效益提升、绿色发展于一体的综合能源解决方案。它不再是简单的“备胎”，而是工厂能源管理的智能核心之一。随着技术进步和成本持续下降，以及企业对供电可靠性和降本增效需求的日益迫切，这类系统在工业领域的应用将越来越广泛。
在规划时，务必找专业的系统集成商进行详细的现场勘查、负荷分析和方案设计，确保系统安全、可靠、经济地运行。 这绝对是一项值得认真考虑的战略性投资。
