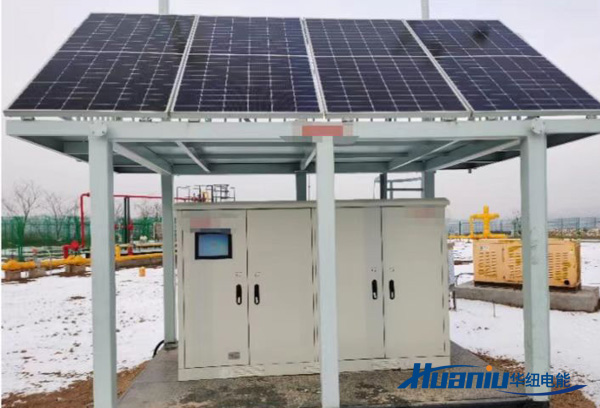

针对无电地区离网光伏储能系统，以下是华纽电能整理的关键要点和设计方案概述，适用于偏远农村、山区、海岛等无电网覆盖区域：
1. 光伏阵列
- 组件类型：单晶硅（高效、寿命长）或多晶硅（性价比高）。
- 功率设计：根据日均用电量+20%冗余（如日均10kWh需求，配3-4kW组件）。
- 安装：屋顶/地面支架，需优化倾角（参考当地纬度±5°）。
2. 储能电池
- 类型：**锂电（LFP磷酸铁锂）**（循环寿命＞4000次，耐高温）＞胶体铅酸（成本低但寿命短）。
- 容量计算：**日用电量 × 无日照天数**（通常3-5天）。
示例：10kWh/天 × 3天 = 30kWh储能。
3. 充放电控制器
- MPPT控制器（比PWM效率高15-30%），匹配组件与电池电压（如48V系统）。
4. 逆变器
- 纯正弦波输出（兼容感性负载如水泵、冰箱），功率需覆盖**峰值负载总和**（如5kW）。
5. 负载设备
- 优先DC 12V/24V直流电器（灯、风扇）减少转换损耗，AC用于大功率设备。
1. 计算负载需求
| 设备 | 功率(W) | 数量 | 日用时(h) | 日耗电(Wh) |
| LED灯 | 10 | 6 | 5 | 300 |
| 手机充电 | 5 | 10 | 2 | 100 |
| 冰箱 | 150 | 1 | 24（间歇） | 1500 |
| 水泵 | 800 | 1 | 0.5 | 400 |
| 总计 | - | - | - | 2300Wh |
2. 确定组件功率
- 所需日均发电量 = 2300Wh ÷ 系统效率(0.7) ≈ 3286Wh
- 组件功率 = 3286Wh ÷ 当地日均峰值日照(h)
（如日照4h：3286Wh ÷ 4h ≈ 820W → 选配2×450W组件）
3. 电池容量
- 总储能 = 日耗电2300Wh × 自备天数(3天) ÷ 放电深度(0.8) = 8625Wh
- 48V系统电池容量 = 8625Wh ÷ 48V ≈ 180Ah → 选配200Ah LFP电池。
4. 逆变器与控制器
- 逆变器功率 > 最大同时负载（如冰箱150W + 水泵800W = 950W → 选配1.5kW逆变器）。
- MPPT控制器电流 > 组件总功率÷系统电压（900W÷48V≈18.75A → 选配25A控制器）。
1. 极端环境适配
- 组件：选抗风压/雪载型号（如2400Pa），高温地区用低温度系数组件。
- 电池：锂电需保温箱（-10℃以下停充），铅酸避免＞40℃环境。
2. 系统安全
- 直流侧装熔断器、防反二极管，交流侧配漏电�；た�。
- 接地电阻＜10Ω（防雷击）。
3. 智能管理
- 加装物联网监控�？椋ㄈ�4G/WiFi），远程查看发电量、电池状态。
4. 成本优化
- 初始投资（参考）：
- 光伏组件：￥2/W × 900W = ￥1800
- LFP电池：￥1200/kWh × 9.6kWh = ￥11,520
- 逆变器+控制器：￥3000
- 总计约￥16,320（不含支架/线缆）。
- 优先保障刚需负载（照明、通讯），后期扩容。
- 家庭供电：照明+手机充电+小电视（＜2kWh/天）。
- 医疗站：疫苗冰箱+医疗设备（需24小时供电，电池容量加倍）。
- 水泵系统：光伏直驱水泵（省去电池，日间抽水蓄水）。
1. 季度清洁组件（灰尘损失发电10-30%）。
2. 每月检查电池端子是否腐蚀（铅酸电池）。
3. 避免负载超配（逆变器报警需立即减载）。
> 提示：无电地区系统设计**冗余高于常规**，建议预留20%功率余量。若需低成本方案，可先用铅酸电池（寿命3-5年），后期更换锂电。
