光伏+柴油机混合离网系统是一种非常成熟且可靠的解决方案，特别适用于没有电网接入或电网接入成本极高、不稳定的偏远地区。它结合了可再生能源（光伏）的清洁、低运行成本优势和传统柴油发电机的稳定、按需供电能力。
1. 光伏发电系统：
光伏组件： 将太阳能转化为直流电。
光伏支架： 固定和支撑光伏组件，优化倾角和朝向以最大化发电量。
光伏汇流箱： 汇集多路光伏组串的电流。
光伏控制器： 管理光伏组件对蓄电池的充电过程，防止过充或过放，优化充电效率（MPPT控制器效率最高）。
2. 柴油发电机组：
柴油发动机 + 发电机： 燃烧柴油产生机械能并转化为交流电。
油箱： 存储柴油燃料。
控制系统： 启�？刂�、运行状态监测、�；すδ埽ü�、过流、过载、欠压、高温等）。
消音器/隔音罩： 降低运行噪音（对居住环境尤为重要）。
3. 储能系统：
蓄电池组： 存储光伏产生的多余电能，在无光照或高负荷时提供电力。常用类型为铅酸电池（成本低）或锂电池（寿命长、充放电效率高、体积小重量轻，但成本高）。
电池管理系统： 监控和�；ば畹绯兀ǚ乐构�、过放、过温、短路等），优化电池性能和寿命。
4. 逆变器：
DC/AC逆变器： 将蓄电池的直流电或光伏控制器输出的直流电（部分系统）转换为负载所需的交流电。通常具备电压、频率调节功能。
双向逆变器/混合逆变器： 现代混合系统的核心。它不仅能将直流变交流供负载使用，还能将光伏或柴油发电机发出的交流电整流为直流电给蓄电池充电。集成了能量管理和系统控制逻辑。
5. 能量管理系统：
系统的“大脑”�；诟涸匦枨�、蓄电池状态、光伏发电预测（可�。�、柴油发电机状态等信息，智能调度各能源来源：
优先使用光伏发电直接供电或给电池充电。
当光伏不足且蓄电池电量低于设定值时，自动启动柴油发电机。
柴油发电机运行时，除供电外，还可为蓄电池充电（若需要且发电机有余力）。
当蓄电池充满或负载降低时，自动停止柴油发电机。
管理不同电源之间的无缝切换，确保供电连续性。
6. 配电系统：
开关柜、断路器、电表、�；ぷ爸�、电缆等，负责电能的分配、控制和�；�。
7. 监控系统：
实时监测系统运行状态（光伏发电功率、柴油机运行状态、蓄电池SOC、负载功率、系统效率等），记录数据，提供远程监控和故障报警功能。
1. 光伏优先： 在光照充足时，光伏系统是主要的电力来源：
产生的电能首先直接满足负载需求。
多余的电能给蓄电池充电。
如果蓄电池也充满，多余的电能可能会被弃光（通过控制器限制发电）或用于可调度的负载（如制热/制冷、水处理）。
2. 蓄电池供电： 当光照减弱或消失（夜晚、阴天），光伏发电不足时：
蓄电池通过逆变器放电，继续为负载供电。
3. 柴油发电机启动： 当以下情况发生时，EMS会启动柴油发电机：
蓄电池电量下降到预设的低阈值（防止过放损坏电池）。
负载功率突然增加，超出光伏和蓄电池的联合供电能力。
需要给蓄电池进行快速充电（如连续阴天后）。
4. 柴油发电机供电+充电： 柴油发电机启动后：
直接承担部分或全部负载。
在满足负载需求且有余力时，通过整流器（或双向逆变器）给蓄电池充电。
5. 柴油发电机�；� 当以下条件满足时，EMS会停止柴油发电机：
光伏发电恢复且足以满足负载需求，同时蓄电池充电需求降低或已充满。
负载降低到柴油发电机运行效率过低的程度（避免“大马拉小车”的高油耗低效运行）。
蓄电池电量已充到预设的高阈值。
6. 无缝切换： 在模式切换过程中（如光伏/电池供电切换到柴油机供电，或反之），逆变器和控制系统确保对负载的供电不中断。
1. 高可靠性： 光伏和柴油机互为备份，蓄电池提供缓冲，显著提高供电可靠性，满足关键负载需求。
2. 降低柴油消耗和运行成本： 光伏免费发电，大幅减少了柴油发电机的运行时间，节省了昂贵的柴油燃料费用和运输成本（尤其偏远地区）。
3. 减少维护成本和延长柴油机寿命： 柴油机运行时间减少，意味着维护间隔延长，磨损减少，寿命提高。
4. 环保性： 相比纯柴油系统，显著减少了温室气体排放、空气污染物（颗粒物、氮氧化物、硫氧化物）和噪音污染。
5. 能源独立： 完全不依赖或极大减少对不稳定电网的依赖。
6. 灵活性： 系统规�？闪榛钌杓�，适应不同负载需求和场地条件�？刂撇呗钥捎呕渲�。
偏远海岛/村落： 解决基本生活、通信、医疗、小型生产用电。
通信基站： 确�；旧璞�24/7不间断运行。

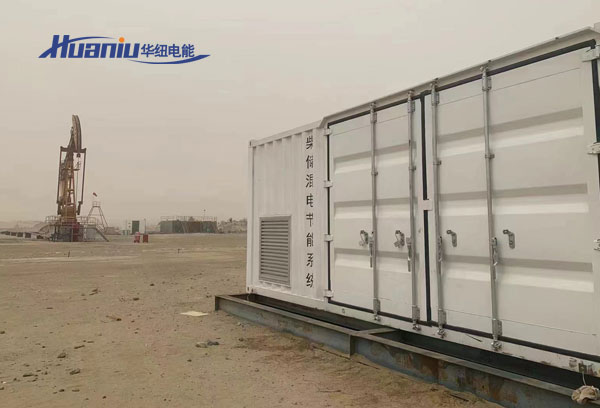

矿区/油田/建筑工地： 为勘探、开采、营地和施工设备供电。
农牧�。� 灌溉、照明、围栏、加工设备供电。
科考站： 保障驻守和科研活动。
度假村/生态酒店： 在�；せ肪车耐碧峁┦媸侍逖�。
应急备用电源： 为关键设施提供更持久的后备电力（结合光伏和储能）。
1. 负载分析： 精确计算负载的功率需求（kW）、能耗（kWh/天）、负载曲线（随时间变化）、关键负载等级。
2. 太阳能资源评估： 场地的历史日照时数、太阳辐射量数据，是确定光伏系统规模的基础。
3. 储能容量： 根据需要的备用时间（无光伏无柴油时的供电时长）和系统优化目标（最大化光伏利用/最小化柴油使用）来确定电池容量（kWh）和放电深度。
4. 柴油发电机容量： 需满足最大负载需求，并考虑启动冲击电流。同时要避免容量过大导致低负载低效运行。
5. 系统架构与控制策略： 选择合适的系统拓扑（交流耦合/直流耦合）和高度优化的控制策略是系统高效、可靠、经济运行的核心。
6. 初始投资与运行成本： 平衡光伏、电池、柴油机的初始成本与长期的燃料和维护节省。
7. 维护管理： 需要定期对光伏板清洁、蓄电池维护、柴油机保养等。
光伏+柴油机混合离网系统通过智能控制和优化调度，实现了可再生能源与传统能源的优势互补。它显著降低了运行成本、提高了供电可靠性、减少了环境污染，是解决无电、缺电或电网不稳定地区能源供应问题的理想方案。随着光伏和储能成本的持续下降，以及控制技术的日益智能化，这类系统的经济性和吸引力还在不断提升。
如果你有具体的应用场景、负载需求或设计问题，可以提供更多信息，华纽电能可以进行更深入的探讨。
