以下是离网太阳能系统安装的详细步骤指南，涵盖从规划、组件选择到调试的全流程，帮助您安全高效地完成安装：
1. 需求分析与设计
- 计算负载：列出所有用电设备功率（W）及每日使用时长（h），计算总日耗电量（kWh）。
- 示例：冰箱200W×24h=4.8kWh/天 + 照明50W×6h=0.3kWh → 总日耗≈5.1kWh。
- 确定系统电压：根据功率选择12V/24V/48V（大功率系统推荐48V以降低电流损耗）。
- 光伏板容量：根据当地日均日照时间计算（如日耗5kWh ÷ 4小时日照 × 1.2损耗系数 ≈ 1.5kW光伏板）。
- 电池容量：按3~5天无日照储备（如5kWh/天×3天=15kWh锂电池）。
2. 组件采购清单
| 组件 | 推荐规格 |
| 光伏板 | 单晶硅，效率＞20%，功率匹配设计需求 |
| 蓄电池 | 磷酸铁锂电池（48V 200Ah≈9.6kWh） |
| 逆变器 | 纯正弦波，功率≥负载总功率×1.2 |
| 控制器 | MPPT控制器（电流≥光伏板总功率/系统电压） |
| 支架 | 镀锌钢/铝合金，倾角可调（匹配当地纬度） |
| 电缆 | 光伏专用线（4mm²~6mm²，耐UV） |
| 配电箱 | 含直流断路器、保险丝、防雷�？� |
3. 工具准备
- 万用表、剥线钳、压线钳、电钻、扳手、绝缘胶带、安全手套/眼镜。

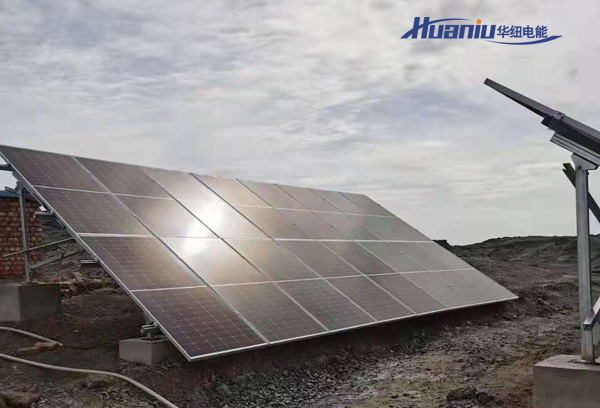

1. 安装光伏板支架
- 选址：无遮挡、朝南（北半球）或朝北（南半球），倾角≈当地纬度±15°（冬季加大倾角）。
- 固定支架：
- 地面安装：混凝土基础固定，抗风设计（深度＞50cm）。
- 屋顶安装：使用导轨和夹具，避免破坏防水层。
- 调整倾角：用角度仪校准，确保全年光照效率最大化。
2. 安装光伏板
- 串联/并联：
- 电压匹配：串联光伏板提升电压（如2片30V板串联→60V）。
- 电流匹配：并联增加电流（需相同规格组件，避免失配）。
- 接线：
- 使用MC4连接器，正负极标记清晰。
- 线缆预留防水弯，避免雨水渗入。
- 接地�；�：支架和光伏板框架接入接地线（铜棒埋深＞0.8m）。
3. 安装蓄电池
- 位置选择：干燥通风环境，远离热源（温度0℃~30℃）。
- 接线顺序：
- 先串联电池组（如4块12V电池串联成48V系统）。
- 使用铜排连接，扭矩按说明书要求（避免虚接发热）。
- 安全防护：电池柜加装排气扇（铅酸电池需防氢气积聚）。
4. 连接控制器与逆变器
- 控制器接线：
1. 先接蓄电池→控制器（正负极正确）。
2. 再接光伏板→控制器（避免反接烧毁）。
- 逆变器接线：
- 输入端接蓄电池（注意电压匹配）。
- 输出端接配电箱（火线、零线、地线区分）。
- 线径选择：
- 蓄电池→逆变器：电流=功率÷电压（如5000W÷48V≈104A，需25mm²电缆）。
- 光伏板→控制器：按短路电流×1.25选择（如8A×1.25=10A，用4mm²线）。
5. 配电系统集成
- 直流侧：控制器输出接配电箱直流断路器，再分接到负载（如LED灯、水泵）。
- 交流侧：逆变器输出接交流配电箱，分路控制插座、照明等。
- 防雷与过载�；�：
- 直流侧加装浪涌�；て鳎⊿PD）。
- 每路负载安装保险丝或空气开关。
1. 系统通电前检查
- 所有接线无松动，极性正确。
- 光伏板无遮挡，表面清洁。
- 蓄电池电压正常（如48V系统应在45V~58V之间）。
2. 逐步上电测试
1. 蓄电池→控制器：确认控制器显示电池电压正常。
2. 光伏板→控制器：观察充电指示灯，万用表检测输入电压。
3. 逆变器空载启动：输出端电压稳定在220V±5%。
4. 逐路负载测试：从低功率设备（如灯泡）到高功率设备（如冰箱）。
3. 效率优化
- MPPT跟踪验证：对比控制器输入/输出功率，确保效率＞95%。
- 负载匹配：避免逆变器长期低负载运行（效率下降）。
1. 防触电：
- 断电操作，穿戴绝缘装备。
- 高压直流线缆（光伏板）尤其危险，避免裸露。
2. 防火：
- 蓄电池远离易燃物，接线端子加盖绝缘护套。
- 使用阻燃电缆（如PV1-F）。
3. 防雷：
- 独立接地电阻＜4Ω，避雷针�；し段Ц哺枪夥罅�。
| 问题 | 可能原因 | 解决方案 |
| 控制器不充电 | 光伏板极性接反/遮挡 | 检查接线，清除遮挡物 |
| 逆变器报警过载 | 负载超过逆变器额定功率 | 关闭部分设备或更换大功率逆变器 |
| 电池电量下降过快 | 电池容量不足/负载漏电 | 重新计算容量，检查线路绝缘 |
| 输出电压不稳定 | 逆变器地线未接/输入电压低 | 完善接地，检查电池电量 |
1. 日常维护：
- 每月清洁光伏板（灰尘降低效率10%~25%）。
- 检查接线端子是否氧化或松动。
2. 季度维护：
- 测试蓄电池容量（可用容量＜80%时需更换）。
- 检查接地电阻和防雷装置。
3. 年度维护：
- 全面检测系统效率，更换老化电缆/保险丝。
通过以上步骤，您可独立完成离网太阳能系统的安装。若对电气安全或设计细节存疑，建议**联系专业安装团队**，确保系统长期稳定运行！
