以下是 离网型光伏发电系统 的核心组成部分及其功能详解，涵盖从发电到储能、配电的全流程，帮助您全面了解系统架构：

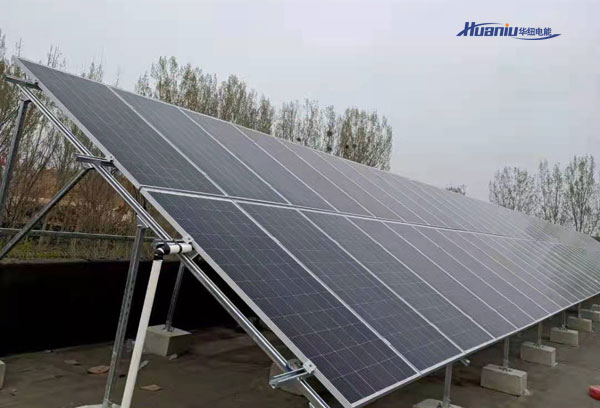

1. 光伏组件（太阳能电池板）
- 功能：将太阳能转化为直流电（DC）。
- 类型：
- 单晶硅：效率高（22%~24%），适合面积有限的场景。
- 多晶硅：成本低（效率17%~19%），适合预算有限的用户。
- 薄膜组件：弱光性能好，但效率低（10%~13%）。
- 功率配置：需超配10%~30%（如负载5kW，光伏配6~6.5kW）。
2. 光伏支架
- 功能：固定组件并调整角度以最大化光照吸收。
- 类型：
- 固定支架：成本低，倾角按当地纬度设定。
- 可调支架：手动/自动调节角度，提升发电量5%~15%。
- 跟踪支架：全自动追光，发电量提升20%~30%（成本高，维护复杂）。
3. 储能电池
- 功能：存储多余电能，供夜间或阴雨天使用。
- 主流类型：
| 类型 | 铅酸电池 | 磷酸铁锂电池（LiFePO4） |
| 寿命 | 2~5年（循环1500次） | 8~12年（循环6000次） |
| 成本 | 500~1000元/kWh | 1500~3000元/kWh |
| 维护 | 需定期检查电解液 | 免维护 |
| 适用场景 | 短期应急、低成本优先 | 长期使用、高可靠性需求 |
4. 太阳能控制器
- 功能：调节光伏板对电池的充电过程，防止过充/过放。
- 类型：
- PWM控制器：成本低（100~500元），适合小功率系统（＜1kW）。
- MPPT控制器：效率高（97%+），可多路输入，适合大功率系统（价格500~3000元）。
5. 离网逆变器
- 功能：将电池的直流电（DC）转换为交流电（AC）供家用电器使用。
- 关键参数：
- 功率：需匹配负载峰值（如电机启动电流为额定3倍）。
- 波形：纯正弦波（兼容精密设备） vs 修正弦波（仅基础电器）。
- 类型：
- 工频逆变器：耐冲击，效率85%~90%（适合电机类负载）。
- 高频逆变器：效率95%+，体积�。ㄊ屎系缱由璞福�。
三、配电与�；さピ�
6. 配电箱
- 功能：集成电路�；び氲缌Ψ峙�。
- 核心组件：
- 直流断路器：隔离光伏阵列与控制器。
- 交流断路器：控制逆变器输出至负载。
- 防雷器（SPD）：防雷击浪涌（必备于户外系统）。
7. 接地系统
- 要求：接地电阻≤4Ω（潮湿地区需≤2Ω）。
- 组成：镀铜接地棒、接地线、降阻剂。
四、辅助设备
8. 备用电源（可�。�
- 柴油发电机：极端天气下为电池充电（成本3000~1万元）。
- 风力发电机：多风地区补充发电（1kW成本约5000元）。
9. 监控系统
- 功能：实时监测发电量、电池状态、负载功率。
- 类型：
- 本地显示：LCD屏（集成于逆变器或控制器）。
- 远程监控：4G/Wi-Fi�？椋ㄊ只鶤PP查看，成本500~2000元）。
五、不同场景的典型配置
场景1：家庭基础用电（5kW系统）
- 光伏组件：6kW单晶硅（550W×11块）
- 电池：24kWh磷酸铁锂电池（48V/500Ah）
- 逆变器：5kW工频纯正弦波
- 控制器：MPPT 150V/60A
场景2：农业灌溉（10kW系统）
- 光伏组件：12kW单晶硅（搭配水泵变频控制）
- 电池：48kWh铅酸电池（降低成本）
- 逆变器：10kW高频逆变器（高效抽水）
场景3：通信基站（高可靠性）
- 光伏组件：15kW双面组件（提升弱光发电）
- 电池：100kWh锂电池（支持7×24小时运行）
- 冗余设计：双逆变器并联 + 柴油发电机备用
七、关键设计原则
1. 负载精准计算：统计所有电器功率、使用时长，预留20%余量。
2. 地域适配：
- 高纬度地区：增加光伏超配比例（如30%~50%）。
- 多阴雨地区：加大电池容量（续航≥5天）。
3. 扩展性预留：
- 控制器和逆变器留出20%功率冗余。
- 电池支架预留扩容空间。
通过以上组成与设计要点，离网光伏系统可实现稳定供电，满足无电网覆盖区域的能源需求。实际搭建时建议由专业团队设计安装，确保安全与效率。
