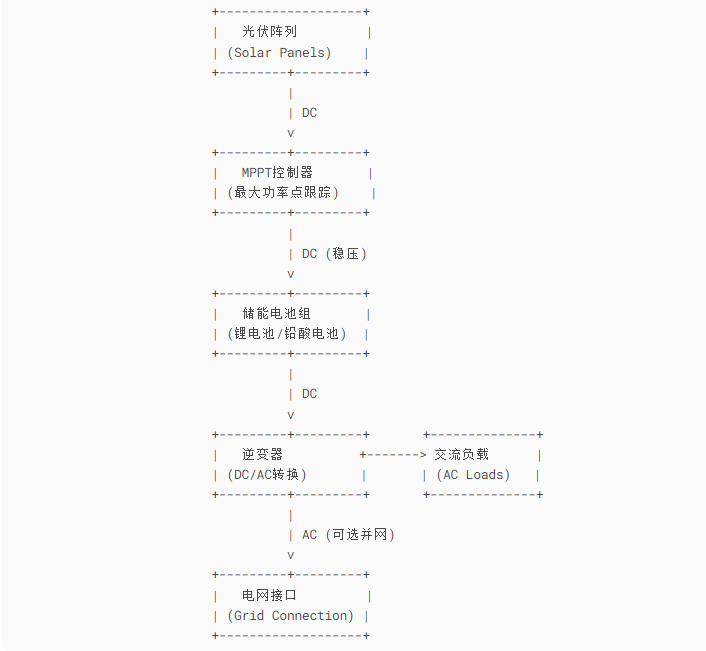

光伏储能电站将光伏发电与储能技术完美融合的系统，犹如为电网装上了"绿色充电宝"，既能高效捕获取之不尽的阳光馈赠，又能通过智能储能装置实现电能的时空平移。在技术层面，现代光伏储能电站采用�？榛杓�，光伏组件如同精密的太阳能捕手，将光能转化为直流电；储能系统则扮演着"电能银行家"的角色，锂离子电池、液流电池等先进储能介质各显神通，配合智能能量管理系统（EMS）实现充放电的精准调控。以下是光伏储能电站的原理图及详细解析，涵盖系统构成、能量流动路径和关键设备功能：
二、系统详解
1. 光伏阵列（Solar Array）
- 功能：将太阳能转化为直流电（DC）。
- 结构：多块光伏板串联或并联，提升电压或电流。
- 示例：12块500W单晶硅组件，组成6KW阵列。
- 关键参数：
- 开路电压（Voc）：约40V/块（串联后480V）。
- 最大功率点电压（Vmp）：约36V/块。
2. MPPT控制器
- 功能：实时追踪光伏阵列的**最大功率点（MPPT）**，提升发电效率。
- 工作原理：
- 通过调节DC-DC电路，使光伏板输出电压稳定在最佳功率点（如Vmp=36V）。
- 支持宽电压输入范围（如100-500V），适配不同光照条件。
- 效率：98%以上，显著优于传统PWM控制器。
3. 储能电池组
- 功能：存储光伏发电的富余能量，平衡供需。
- 核心参数：
- 容量：25KWh（支持18KWh日耗电+冗余）。
- 放电深度（DoD）：磷酸铁锂电池可达90%，铅酸电池约50%。
- 电池管理系统（BMS）：
- 监控单体电压、温度，防止过充/过放。
- 均衡电池组内各单体电量。
4. 逆变器（Inverter）
- 功能：将电池或光伏的直流电（DC）转换为交流电（AC）。
- 类型：
- 离网逆变器：纯正弦波输出，独立运行（无电网交互）。
- 并网逆变器：与电网同步，支持余电上网（需符合并网标准）。
- 关键参数：
- 输出功率：3KW（持续），4.5KW（峰值，应对电机启动）。
- 效率：>93%（工频逆变器），>98%（高频逆变器）。
5. 配电与�；は低�
- 组成：
- 交流配电柜：分配电能至负载，集成断路器、电表。
- 防雷装置：防止雷击损坏光伏板和电子设备。
- 接地系统：确保设备安全接地。
- �；すδ�：
- 过流、短路、漏电�；�。
- 电池过充/过放自动切断。
三、能量流动模式
1. 白天光照充足时
- 路径：光伏发电 → MPPT控制器 → 优先供电负载 → 剩余电能存入电池。
- 示例：
- 光伏发电5KW，负载需求3KW → 2KW存入电池。
2. 夜间或阴雨天气
- 路径：储能电池 → 逆变器 → 供电负载。
- 放电策略：
- BMS根据负载优先级自动调节放电功率。
- 电池电量低于20%时，触发低电量�；ぃㄍＶ狗诺纾�。
3. 并网模式（可�。�
- 余电上网：光伏发电量超过负载需求且电池已满时，向电网售电。
- 电网充电：电价低谷时从电网取电为电池充电（需配置双向逆变器）。
四、典型应用场景原理图
1. 离网系统（野外工业供电）
光伏阵列 → MPPT控制器 → 锂电池 → 离网逆变器 → 3KW工业设备
2. 并网储能系统（电网调峰）
光伏阵列 → 并网逆变器 → 电网
↑
储能电池（通过双向逆变器）
六、设计注意事项
1. 容量匹配：光伏功率 ≥ 日均负载需求 ÷ 有效日照时间 × 1.5（冗余系数）。
2. 环境适配：
- 高寒地区：电池需加热装置（维持0℃以上）。
- 高温地区：增加散热系统（防止电池过热）。
3. 扩展性：预留10%~20%的电池和光伏扩容空间。
通过上述原理图和解析，可清晰理解光伏储能电站的能量转换链路和核心设备协作逻辑。实际设计中需结合具体场景优化参数（如光照数据、负载曲线等）。
