离网光伏系统接线是确保整个系统能够高效、稳定运行的关键环节。在完成光伏组件的安装和固定后，接下来便是进行细致的电气连接工作。

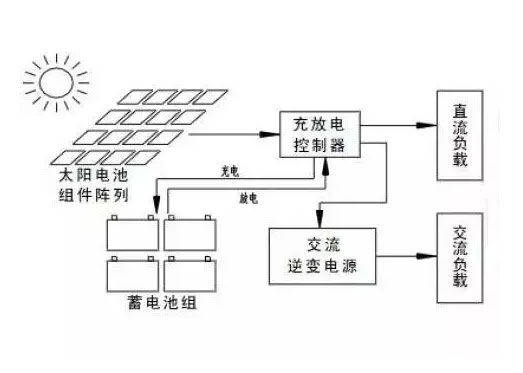

首先，需要将光伏组件通过专用的光伏电缆串联或并联起来，形成光伏阵列。在连接过程中，务必确保每个连接点都牢固可靠，并使用绝缘胶带进行包裹，以防止短路和漏电现象的发生。同时，还要注意光伏电缆的走向和固定，避免其受到机械损伤或阳光直射。
接着，将光伏阵列的正负极分别连接到光伏控制器的对应端子上。光伏控制器作为离网光伏系统的“大脑”，负责调节光伏阵列的输出电压和电流，�；ば畹绯孛馐芄�、过放等损害。在连接时，要仔细核对光伏控制器的接线图，确保接线正确无误。
然后，将蓄电池组的正负极与光伏控制器的蓄电池端相连。蓄电池组是离网光伏系统的储能装置，用于在光照不足或夜间为负载提供电能。在连接蓄电池组时，要注意蓄电池的极性，避免接反导致短路或损坏设备。
最后，将负载通过直流或交流逆变器与光伏控制器相连。逆变器负责将直流电转换为交流电，以满足大多数家用电器的用电需求。在连接负载时，要确保负载的功率在系统的承载能力之内，避免过载运行导致系统不稳定或损坏设备。
